Proces popločavanja kliznog oblika

(U jugoistočnoj Aziji)

Specifikacije:

* : Opciono, osnovna širina popločavanja je 2500mm ili 3500mm, a širina popločavanja se proširuje za 250mm ili 300mm interval.

Izrađuje se od strane kupca prema stvarnim zahtjevima izgradnje.

**:opcija 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 o/min;

opcija2--TAD850VE, Volvo160kW/2200rpm.

***:opcija -QSB6.7-C260-30, Cummins, 194 kW/2200 o/min

Sve informacije i specifikacije su tačne u trenutku štampanja i podložne su promenama bez prethodne najave.

Karakteristike

一,Karakteristike performansi:

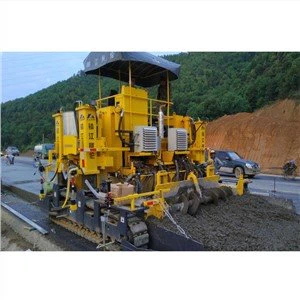

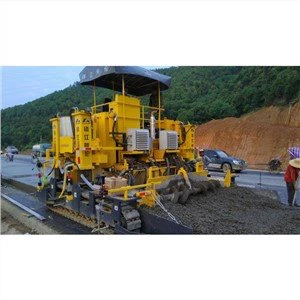

AHT4000/6000/8500/7500S mašine za popločavanje betona su dizajnirane sa punim hidrauličnim pogonom, centralizovanom kompjuterskom kontrolom sa mogućnostima praćenja i samodijagnostike u realnom vremenu, kao i sistemima za automatsko nivelisanje i praćenje.

● PREGLED

Ova inovativna, napredna i praktična mašina visokog standarda je ključna profesionalna oprema za izgradnju betonskih puteva i trgova i aerodromskih trotoara.

●VISOKO FLEKSIBILNO BETONSKO KLIZNO POPLOVANJE

Betonski popločači mogu precizno popločati standardne betonske kolovoze širine od 3.0 m do 8,5 m i debljine do 450 mm.

●MEHANIZAM KOMPAKCIJE BETONA

Polagač je opremljen pogonom hidrauličnog vibratora. Istovremene operacije posipanja, struganja, vibriranja, nabijanja i istiskivanja istovremeno pri asfaltiranju potpornog sloja i betonskog kolovoza.

●EFIKASAN SISTEM UPRAVLJANJA MOTOROM

Postavke ECO režima automatski prilagođavaju snagu motora na osnovu trenutnih zahtjeva performansi kako bi se osigurala ekonomična potrošnja dizela i niska emisija buke. Vrhunska tehnologija motora visokih performansi (do 210 kW/290 KS) zadovoljava standarde EC Stage IIIA za emisije.

●SAVRŠENA ERGONOMIJA I RUKOVANJE

Ergonomski dizajnirana platforma operatera sa konceptom rada lakim za korisnika i odličnom vidljivošću olakšava posao operateru. Potpuno hidraulički nezavisni pogon, mikrokompjuterski displej i funkcija samodijagnostike. Ergonomski dizajn sa inteligentnim kontrolama za udoban i lak rad.

●ROBAVI DIZAJN MAŠINEand IZDRŽIV MALUP ZA POPLATAK

Robusni dizajn mašine garantuje konzistentno betonsko popločavanje visokog učinka i precizne rezultate popločavanja čak i pod teškim uslovima na gradilištu. Popločač je kompatibilan sa metričkim kalupima za popločavanje serije 8,5 m. Serija od 30 m do 8,5 m standardno dolazi sa habajućim đonom i može biti opremljena opcionim profilom krune.

●VISOKO PRECIZNI UPRAVLJAČKI I POGONSKI SISTEM

Sistemi automatskog niveliranja i trasiranja koji osiguravaju ravnost popločavanja, ravnost i glatkoću na krivinama. Inteligentni sistem upravljanja i sistem upravljanja protiv klizanja omogućavaju izuzetno nesmetan rad i osiguravaju preciznu ravnost betonskog popločavanja.

●POTPUNO MODULARNI DIZAJN MAŠINE

Potpuno modularni dizajn mašine omogućava fleksibilnost modifikacije i nadogradnje novih opcija prema zahtevima korisnika. Kompaktne dimenzije i minimalni zahtjevi za naknadnom ugradnjom osiguravaju da je finišer jednostavan za utovar i ekonomičan za transport. Ovisno o konfiguraciji, umetač šipki za tiple ili oscilirajuća greda i super glatko mogu ostati montirani na mašini tokom transporta.

Karakteristike (9)

Motor

Volvo/Cummins vodeno hlađeni motor, moćan, rezerva visokog obrtnog momenta, niska potrošnja goriva, emisija u skladu sa evropskim okruženjem.

Vibracioni uređaj Super-visoka frekvencija, jake vibracije, velika gustina popločavanja sa gornje strane

Sistem automatskog niveliranja Sistemi automatskog niveliranja i trasiranja osiguravaju ravnost površine asfaltiranja i ravnost puta.

Scraping Plate

Dva hidraulična cilindra za kontrolu količine betona koja dolazi do šablona za oblikovanje, koji može ići gore-dole u potpunosti ili gore-dole nezavisno bilo levo ili desno.

Putni sistem

Dva gusjeničara s hidrauličnim pogonom i mikrokompjuterska kontrola osiguravaju unaprijed podešenu konstantnu brzinu, ispravno pravolinijsko kretanje i glatko upravljanje oko krivina.

SavršenoErgonomskiDizajn i Operacija Koncept

Ergonomski dizajnirana platforma operatera sa konceptom rada lakim za korisnika i odličnom vidljivošću olakšava posao operateru

.

Centralizirano podmazivanje

Centralizovano podmazivanje automatski ispunjava komponente visoke temperature i snage, efektivno produžavajući period habanja i značajno poboljšavajući pouzdanost tampera i dodavanja.

STANDARDNA ILI OPCIJSKA OPREMA

1. Hidraulični vibratori

Polagač se standardno isporučuje sa 14 hidrauličnih priključaka za napajanje hidrauličnih vibratora (9 ili 24 opciono)

2. Odvojeni umetači bočnih šipki

Uređaji za umetanje bočnih spona na obostrano opremljenim polugama automatski ubacuju spone za asfaltiranje susjednih kolnika

3, uzdužni umetak za vezivanje (samo za AHT8500/ SF7500S)

Uzdužne spone se ubacuju automatski kako bi se spriječilo odvajanje ploča na uzdužnim spojevima.

4, Opciono SUPER GLAKO

Super gladak napravljen od visokokvalitetnog materijala osigurava savršenu kvalitetu površine

5,Opcijski umetač oscilirajućih zraka (samo za AHT7500S)

Oscilirajuća greda sa ekscentričnim pogonom za teške uslove rada sa funkcijom automatskog podizanja kada se mašina zaustavi može ukloniti sve nepravilnosti na površini betonskog kolovoza.

6,Opcijski DBI umetač (samo za AHT7500S)

Opsežan alat za umetanje šipki za tiple (DBI) montiran na okvir mašine (Samo za AHT7500S) ima opcionu funkciju automatskog umetanja koja može umetnuti šipku za tiple u tačan položaj.

PREDNOSTI KLIZNIH OPLOČARA SERIJE AHT4000/6000/8500/7500S

1. Upravljanje motorom u Eco modu optimiziranom za performanse

ECO način rada može automatski prilagoditi snagu motora prema zahtjevima performansi kako bi garantirao optimalnu efikasnost motora, ekonomičnu potrošnju dizela i nisku emisiju buke.

2. Snažan motor

Snažan motor osigurava efikasno popločavanje betona u svakom trenutku s optimalnim rasponom snage i momenta.

3. Standardizovani operativni koncept, ergonomski optimizovan, jasno organizovan kontrolni panel

Sa svojim najsavremenijim ekranom i jasnim, jezički neutralnim simbolima, kontrolna tabla olakšava efikasan rad na terenu. Standardizirani, samoobjašnjavajući koncept rada koji se koristi na različitim modelima nudi bolje sinergijske efekte.

4. Lak pristup tačkama održavanja i inspekcije minimizira zahtjeve za održavanjem.

5. Visokokvalitetni sistem upravljanja mašinom koji koristi ZJAR PAVING vlasnički softver povećava i sigurnost u radu i opseg primjena finišera.

6. SERVISNA DIJAGNOSTIKA SYSTEMWIDIAG

ZJAR PAVER-ov dijagnostički sistem sa standardizovanim interfejsom, omogućava tehničarima da brzo otklone greške direktno na licu mesta.

7. Sistem kontrole poprečnog nagiba

Inovativna elektronska tehnologija kontrole poprečnog nagiba koju je razvio ARAN značajno smanjuje vrijeme odziva mašine, što rezultira željenim efektom asfaltiranja.

8. Podešavanje brzine (mašinsko hodanje i regulacija brzine)

Kompjuterski potpomognuto podešavanje brzine svake pojedinačne jedinice gusjenice omogućava poštivanje specifikacija sa vrhunskom preciznošću, čak i kada se kreće oko krivina.

9. Brza konverzija tokom transporta i lak transport

Minimalni napor potreban za pretvaranje finišera tokom transporta smanjuje operativne troškove. Upravljivost i kompaktne dimenzije mašine olakšavaju transport.

Scene aplikacije:

Izgradnja trga i aerodroma

Izgradnja puteva i tunela

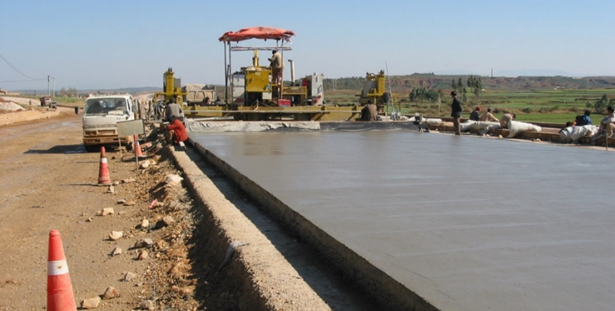

Klizno oblikovani kolovoz sa ravnom površinom i dobrom kompaktnošću

Formiranje u jednom koraku sa dobrim i urednim uglovima i ivicama

Precizan rad sa automatskim sistemom nivelacije dovodi do velike ujednačenosti površine kolovoza.

U mnogim regijama jugoistočne Azije potrebno je postaviti čelične mreže unutar betonskog kolnika.

Neki projekti zahtijevaju da se uzdužne vezice postavljaju u betonske forme, koje se također mogu prethodno postaviti ručno.

Primjena mehanizma za automatsko umetanje vučnih šipki

WorkingPrinciple:

Kamion za beton sipa betonsku smjesu ispred posipača; Opločnik se kreće naprijed određenom brzinom; Radni mehanizam počinje da radi. Vijčani posipač odvaja nakupljeni beton u lijevom i desnom smjeru i ravnomjerno ga raspoređuje ispred strugača. Privremena ploča za struganje, sa hidraulično podesivom visinom, struže cementni beton do potrebne debljine prije popločavanja. Utični vibracioni štap za pretvaranje frekvencije vibrira na određenoj frekvenciji kako bi izbacio zrak koji se miješa u betonu tijekom miješanja, a zatim eliminirao pore.

Izgradnja urbanih puteva u jugoistočnoj Aziji, gdje su popločane polovice kolovoza

U Kambodži

Autoput klase 1 u Puerto Princess, Filipini

Građevinske scene u Africi u Nigeriji, Madagaskaru, Senegalu i Mauricijusu

Koordinisan rad popločavanja, visoka radna efikasnost

Kako bi se izbjegle prepreke, potrebno je nekoliko jednostavnih betonskih oplata za završetak ponovnog popločavanja.

Dvije opcije utovara za pomorski transport:

Nema potrebe za uklanjanjem velikih dijelova; cela mašina se isporučuje u kontejneru sa ravnim regalima; kada se transportuje na gradilište, može raditi nakon montaže manjeg broja dodataka, kao što je prikazano na slici iznad.

Gusjenicu rastavite na nezavisne male dijelove i stavite u kontejner. Kada se isporuči na gradilište, potrebno je mnogo montažnih radova prije nego što se može staviti u gradnju.

Utovar za kopneni transport:

Utovar robe za kopneni transport: Podignite finišer na prikolicu platforme

Vozite finišer na prikolicu platforme sa bočno postavljenog namjenskog okvira za hodanje.

Cestovni prijevoz na velike udaljenosti prikolicom s ravnim platformama

ISO certifikat CE certifikat

Uslugu nakon prodaje:

Kroz saradnju, integraciju i reorganizaciju, kompanija ARAN sveobuhvatno unapređuje svoju tehničku snagu i formira novi razvojni mehanizam.

ARAN će biti u skladu sa konceptom preduzeća „Stvaranje vrednosti za korisnike“ i poboljšati osnovnu konkurentnost kako bi se postigao novi skok Zhenjiang Aran Machinery Co., LTD.

Posvećenost postprodajnom servisu proizvoda

Proizvođač garantuje kvalitet opreme (osim za redovnu potrošnju, delove motora i potrošni materijal) 12 meseci nakon uplate. U garantnom roku prodavac u potpunosti garantuje za rad opreme. U garantnom roku, ukoliko dođe do bilo kakvog kvara ili oštećenja u kvalitetu tokom rada opreme, prodavac će iste rezervne delove odvesti do korisnika avionom o trošku prodavca.

Nakon prodaje betonskog finišera, na zahtjev krajnjeg korisnika, na gradilište će biti besplatno upućeni profesionalni servisni inženjeri iz domaćih ili inostranih mobilnih servisa radi montaže, puštanja u rad i tehničke obuke u trajanju od 15 dana. Povratnu avio kartu do gradilišta i troškove lokalnog prijevoza za stručno osoblje snosi korisnik. Osim toga, ako kupčev projekt zahtijeva dodatne tehničke usluge nakon završetka puštanja u rad i tehničke obuke, prodavatelj će organizirati svog servisnog inženjera da produži boravak ili posjeti gradilište.

Kompanija će nastaviti da optimizuje proizvode i pruža garanciju za uslugu. Nakon što primimo obavještenje o kupčevom zahtjevu za uslugom, u roku od 24 sata ćemo dati pisani odgovor, predložiti odgovarajući način rukovanja i isporučiti dijelove avionom ili ekspresom na stranicu korisnika u najkraćem mogućem roku, tako da naši korisnici u inostranstvu mogu uživati ​​doživotno tehnički servis i nabavka rezervnih delova.

Osiguranje kvaliteta za proizvodni proces i proizvodnju

Pridržavajući se principa „Sve za korisnike“, kompanija pruža usluge prilagođavanja opreme prema potrebama korisnika. Zasnovano na naprednoj stranoj tehnologiji, u kombinaciji sa stvarnim domaćim uslovima izgradnje puteva, Zhenjiang Aran je kontinuirano poboljšavao i usavršavao svoj dizajn proizvoda, te je razvio niz grupa proizvoda za asfaltiranje i opremu za miješanje. U međuvremenu, kompanija je takođe ovladala veštinama za razvoj novih vrsta proizvoda za izgradnju puteva. Sa svojom vodećom tehnologijom, inovativnim duhom, pouzdanim kvalitetom i garancijom usluge, Zhenjiang Aran sada plasira svoje proizvode širom svijeta. U Kini, Africi, Istočnoj Evropi, Indiji, Latinskoj Americi, Bliskom istoku, Rusiji i jugoistočnoj Aziji, Zhenjiang Aran pomaže u izgradnji prelepe budućnosti za svet.
