Prilagođene mašine za asfaltiranje puteva i tunela

specifikacije:AHT4000/AHT6000/AHT8000/AHT7500S

* : Opciono, osnovna širina popločavanja je 2500mm ili 3500mm, a širina popločavanja se proširuje za 250mm ili 300mm interval.

Izrađuje se od strane kupca prema stvarnim zahtjevima izgradnje.

**:opcija 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 o/min;

opcija2--TAD850VE, Volvo160kW/2200rpm.

***:opcija -QSB6.7-C260-30, Cummins, 194 kW/2200 o/min

Sve informacije i specifikacije su tačne u trenutku štampanja i podložne su promenama bez prethodne najave.

Karakteristike performansi:

AHT4000/6000/8500/7500S mašine za popločavanje betona dizajnirane su sa punim hidrauličnim pogonom, centralizovanom kompjuterskom kontrolom sa mogućnostima praćenja i samodijagnostike u realnom vremenu, kao i sistemima za automatsko nivelisanje i praćenje.

● PREGLED

Ova inovativna, napredna i praktična mašina visokog standarda je ključna specijalna oprema za izgradnju betonskih puteva, trga i aerodroma.

●VISOKO FLEKSIBILNO BETONSKO KLIZNO POPLOVANJE

Betonski finišer može precizno asfaltirati standardne betonske kolovoze širine od 3.0 m do 8,5 m i debljine do 450 mm.

●MEHANIZAM KOMPAKCIJE BETONA

Polagač je opremljen pogonom hidrauličnog vibratora. Finger se standardno isporučuje sa 14 hidrauličnih priključaka (opciono: 9 ili 18). Istovremene operacije posipanja, struganja, vibriranja, nabijanja i istiskivanja istovremeno pri asfaltiranju potpornog sloja i betonskog puta.

●EFIKASAN SISTEM UPRAVLJANJA MOTOROM

Postavka ECO načina rada automatski prilagođava snagu motora trenutnim zahtjevima performansi kako bi osigurala ekonomičnu potrošnju dizela i nisku emisiju buke. AHT6000/8500/7500S opremljeni su VOLVO TAD552VE/TAD851VE/TAD852VE motorima, sa najsavremenijom tehnologijom motora visokih performansi (do 210 kW/ 290 KS izlazne snage) koja zadovoljava EC Stage IIIA standarde emisije.

●ROBAV DIZAJN MAŠINE i IZDRŽLJIV MALUP ZA POKLOPANJE

Robustan dizajn mašine garantuje konzistentno betonsko popločavanje velike snage i precizne rezultate popločavanja čak i pod teškim uslovima na gradilištu. Opločnik može biti kompatibilan sa 8,5 m (ili 9 m) serijom metričkih kalupa za popločavanje. Serija od 30 m do 8,5 m standardno dolazi sa habajućim đonom i može biti opremljena opcionim profilom krune.

●VISOKO PRECIZNI UPRAVLJAČKI I POGONSKI SISTEM

Sistemi automatskog niveliranja i trasiranja koji osiguravaju ravnost popločavanja, ravnost i glatkoću na krivinama. Inteligentni sistem upravljanja i sistem upravljanja protiv klizanja za izuzetno uglađen rad osiguravaju ravnomjernost preciznog betonskog popločanja.

●SAVRŠENA ERGONOMIJA I RUKOVANJE

Ergonomski dizajnirana platforma operatera ima koncept rada prilagođen korisniku i izuzetnu vidljivost, što operateru olakšava posao. Potpuno hidraulički nezavisni pogon, mikro-računalo sa displejom i mogućnošću samodijagnostike. Ergonomski dizajniran sa pametnim kontrolama za udobnost i lakoću rada.

●POTPUNO MODULARNI DIZAJN MAŠINE

Potpuno modularni dizajn mašine omogućava fleksibilnu modifikaciju i nadogradnju novim opcijama prema zahtevima korisnika. Kompaktne dimenzije i minimalni zahtjevi za naknadnom ugradnjom osiguravaju da se finišer može lako utovariti i ekonomično transportirati. Ovisno o konfiguraciji, umetač šipki za tiple ili oscilirajuća greda i super glatko mogu ostati montirani na mašini tokom transporta.

AHT4000/6000/8000/7500SKlizni popločači su dizajnirani sa punim hidrauličnim pogonom, centralizovanom kompjuterskom kontrolom sa mogućnostima praćenja i samodijagnostike u realnom vremenu, kao i sistemima za automatsko nivelisanje i praćenje.

Ova inovativna, napredna i praktična mašina visokog standarda je ključna specijalna oprema za izgradnju brzih pruga i betonskih puteva.

● Mašine za popločavanje betona AHT4150 /6000/8000/ 7500S su pogodne za izgradnju potpornog sloja za brze željeznice i betonske ceste.

● Istovremene operacije posipanja, struganja, vibriranja, nabijanja i istiskivanja istovremeno pri asfaltiranju potpornog sloja i betonskog puta.

● Potpuno hidraulički nezavisni pogon, mikro-računar sa displejom i mogućnošću samodijagnostike.

● Ergonomski dizajniran sa pametnim kontrolama za udobnost i lakoću rada.

● Uvezene ključne komponente kako bi se osigurala pouzdanost mašine i produžio vijek trajanja finišera.

Karakteristike (9)

Motor

Volvo / Cummins vodeno hlađeni motor, snažan, rezerva velikog obrtnog momenta,

niska potrošnja goriva, emisija u skladu sa evropskim okruženjem.

Vibracioni uređaj

Super visoka frekvencija, jake vibracije, velika gustina popločavanja sa gornje strane

Sistem automatskog niveliranja

Sistemi automatskog niveliranja i trasiranja osiguravaju ravnost površine asfalta i ravnost puta.

Scraping Plate

Upravlja se kroz dva hidraulična cilindra za kontrolu količine betona koja ulazi u šablon za oblikovanje, koji može ići gore-dolje u potpunosti ili gore-dolje nezavisno bilo lijevo ili desno.

Putni sistem

Dva gusjeničara s hidrauličnim pogonom i mikrokompjuterska kontrola osiguravaju unaprijed podešenu konstantnu brzinu, ispravno pravolinijsko kretanje i glatko upravljanje oko krivina

Savršen ergonomski dizajn i koncept rada

Ergonomski dizajnirana platforma operatera ima koncept rada prilagođen korisniku i izuzetnu vidljivost, što operateru olakšava posao.

Centralizirano podmazivanje

Centralizirano podmazivanje može automatski. Napunite mast za podmazivanje visokotemperaturnih i motornih komponenti, efektivno produžavate period habanja, uvelike poboljšavate pouzdanost tampera i hranjenja.

STANDARDNA ILI OPCIJSKA OPREMA

1. Hidraulični vibratori

Polagač standardno dolazi sa 14 hidrauličnih priključaka za napajanje hidrauličnih vibratora (9 ili 24 opciono)

2. Odvojeni umetači bočnih šipki

Uređaji za umetanje bočnih spona na obostrano opremljenim polugama automatski ubacuju spone za asfaltiranje susjednih kolnika

3, uzdužni umetak za vezivanje (samo za AHT8500/ SF7500S)

Uzdužne spone se ubacuju automatski kako bi se spriječilo odvajanje ploča na uzdužnim spojevima.

4, Opciono SUPER GLAKO

Super gladak napravljen od visokokvalitetnog materijala osigurava savršenu kvalitetu površine

5,Opcijski umetač oscilirajućih zraka (samo za AHT7500S)

Oscilirajuća greda sa ekscentričnim pogonom za teške uslove rada sa funkcijom automatskog podizanja kada se mašina zaustavi može ukloniti sve nepravilnosti na površini betonskog kolovoza.

6,Opcijski DBI umetač (samo za AHT7500S)

Opsežan alat za umetanje šipki za tiple (DBI) montiran na okvir mašine (Samo za AHT7500S) ima opcionu funkciju automatskog umetanja koja može umetnuti šipku za tiple u tačan položaj.

PREDNOSTI KLIZNIH OPLOČARA SERIJE AHT4000/6000/8500/7500S

1 . Moćnomotor

Snažan motor garantuje efikasno popločavanje betona u optimalnom opsegu snage i obrtnog momenta u svakom trenutku.

2. Upravljanje motorom u Eco modu optimiziranom za performanse

ECO način rada može automatski prilagoditi snagu motora prema zahtjevima performansi kako bi garantirao optimalnu efikasnost motora, ekonomičnu potrošnju dizela i nisku emisiju buke.

3. Standardizovani operativni koncept, ergonomski optimizovan, jasno organizovan kontrolni panel

Sa svojim najsavremenijim ekranom i jasnim, jezički neutralnim simbolima, kontrolna tabla promoviše produktivne operacije na licu mesta. Standardizirani, samoobjašnjavajući koncept rada koji se koristi na različitim modelima nudi bolje sinergijske efekte.

4. Lak pristup tačkama održavanja i inspekcije minimizira zahtjeve za održavanjem.

5. Visokokvalitetan sistem upravljanja mašinom

Visokokvalitetni sistem upravljanja mašinom koji koristi vlasnički softver ZJAR PAVING povećava i sigurnost u radu i opseg primjena finišera sa kliznim oblikom.

6. SERVISNA DIJAGNOSTIKA SYSTEMWIDIAG

ZJAR PAVER, servisni dijagnostički sistem sa standardizovanim interfejsom, omogućava tehničarima da brzo otklone greške direktno na licu mesta.

7. Sistem kontrole poprečnog nagiba

Inovativna elektronska tehnologija kontrole poprečnog nagiba koju je razvio ARAN značajno smanjuje vrijeme odziva mašine, što rezultira željenim efektom asfaltiranja.

8. Podešavanje brzine (mašinsko hodanje i regulacija brzine)

Kompjuterski potpomognuto podešavanje brzine svake pojedinačne jedinice gusjenice omogućava poštivanje specifikacija sa vrhunskom preciznošću, čak i kada se kreće oko krivina.

9. Brza konverzija tokom transporta i lak transport

Minimalni napor potreban za pretvaranje finišera tokom transporta smanjuje operativne troškove. Upravljivost i kompaktne dimenzije mašine olakšavaju transport.

Smjernice za akciju:

Visoko održavajte timsku koheziju, dajte potpunu igru ​​timskom duhu, uzmite naučne i tehnološke inovacije kao moćnu pokretačku snagu, dajte potpunu igru ​​tehničkim prednostima, inovirajte marketinške metode, napravite posebne i izuzetne karakteristike, podignite Zhenjiang Aran Machinery nivo na viši nivo.

Scene aplikacije:

Scene izgradnje trga i aerodroma

Scene puta iTunelIzgradnja

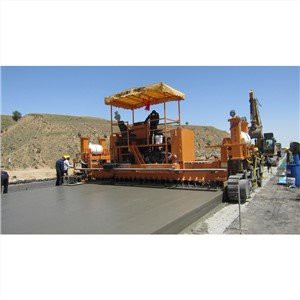

U vrlo kratkom vremenskom periodu, radovi na betoniranju puteva su brzo završeni kroz izgradnju visokog intenziteta.

Klizni pločnik sa ravnom površinom i dobrom kompaktnošću

AHT8500 jednostepeno oblikovanje sa dobrim i urednim uglovima i ivicama

Precizan rad sa automatskim sistemom nivelacije dovodi do velike ujednačenosti površine kolovoza.

U mnogim regijama jugoistočne Azije potrebno je postaviti čelične mreže unutar betonskog kolnika.

Neki projekti zahtijevaju da se uzdužne vezice postavljaju u betonske forme, koje se također mogu prethodno postaviti ručno.

Primjena mehanizma za automatsko umetanje vučnih šipki

WorkingPrinciple:

Kamion za beton ulijeva betonsku smjesu ispred posipača; finišer se kreće naprijed određenom brzinom; radni mehanizam počinje da radi. Vijčani posipač odvaja nabijeni beton u lijevom i desnom smjeru i ravnomjerno ga raspoređuje ispred ploče za struganje. Privremena ploča za struganje, sa hidraulično podesivom visinom, struže cementni beton do potrebne debljine pred-popločanja. Utični vibracioni štap za pretvaranje frekvencije vibrira na određenoj frekvenciji kako bi izbacio zrak koji se miješa u betonu tijekom miješanja, a zatim eliminirao pore.

Početak rada

Scena gradnje gradskih puteva u jugoistočnoj Aziji, gdje su popločane polovice kolovoza.

U Kambodži

Unaprijeđen kvalitet gradnje i efikasnost rada dobili su visoke pohvale lokalnih vlasnika

Građevinske scene u Africi u Nigeriji, Madagaskaru, Senegalu i Mauricijusu

Koordinirani rad popločavanja, donosi visoku radnu efikasnost

Konstrukcija popločavanja, ako trebate izbjeći prepreke, potrebno je nekoliko jednostavnih betonskih oplata za završetak ponovnog popločavanja.

Autoput klase 1 u Puerto Princess, Filipini

Dvije opcije utovara za pomorski transport:

Nema potrebe za uklanjanjem dijelova velikih dimenzija kao što je gusjenica; cela mašina se isporučuje u kontejneru sa ravnim regalima; kada se transportuje na gradilište, može raditi nakon montaže manjeg broja dodataka, kao što je prikazano na slici iznad.

Rastavite gusjenicu cijele strojne opreme na nezavisne male dijelove i stavite u kontejner. Kada se isporuči na gradilište, ima dosta montažnih radova prije nego što se može staviti u gradnju.

Utovar za kopneni transport:

Utovar robe za kopneni transport: Podignite finišer na prikolicu platforme

Vozite finišer na prikolicu platforme sa bočno postavljenog namjenskog okvira za hodanje.

Cestovni prijevoz na velike udaljenosti prikolicom s ravnim platformama

ISO certifikat

CE certifikat

Uslugu nakon prodaje:



Kroz dioničku saradnju i integraciju i reorganizaciju, kompanija ARAN jača svoju izdržljivost, sveobuhvatno poboljšava svoju sveobuhvatnu snagu i formira novi razvojni mehanizam za skok naprijed.

Kompanija ARAN će biti u skladu sa konceptom preduzeća „Stvaranje vrednosti za korisnike“ i poboljšati osnovnu konkurentnost preduzeća, kako bi se postigao novi skok Zhenjiang Aran Machinery Co., LTD.



Posvećenost postprodajnom servisu proizvoda

Proizvođač garantuje kvalitet opreme u periodu od 12 mjeseci nakon izvršene uplate (osim redovne potrošnje, dijelova motora i potrošnog materijala). U garantnom roku Prodavac u potpunosti garantuje za rad opreme. U garantnom roku, ukoliko dođe do kvara ili oštećenja u kvalitetu tokom rada opreme, Prodavac će iste rezervne dijelove isporučiti korisniku avionom o trošku Prodavca.

Nakon prodaje betonskog finišera, na gradilište će biti besplatno poslat profesionalni servisni inženjer iz domaće ili inozemne mobilne servisne stanice za montažu, puštanje u rad i tehničku obuku u trajanju od 15 dana na zahtjev krajnjih korisnika. Povratnu avionsku kartu do radilišta i troškove lokalnog prevoza stručnog servisnog osoblja snosi korisnik. Osim toga, ako su potrebne dodatne tehničke usluge za Kupčev projekat nakon završetka puštanja u rad i tehničke obuke, Prodavatelj će organizirati svog servisnog inženjera da produži boravak ili posjeti lokaciju.

Kompanija će nastaviti da optimizuje proizvode i pruža garanciju usluge. Po prijemu obaveštenja Kupca o zahtevu za uslugom, u roku od 24 sata biće ponuđen odgovor u pisanoj formi kako bi se predložio odgovarajući način tretmana, a delovi će biti poslati na sajt Korisnika vazdušnom ili ekspresnom dostavom u najkraćem roku, tako da naši inozemni korisnici mogu uživati ​​u doživotnim tehničkim uslugama i nabavci rezervnih dijelova.

Osiguranje kvaliteta za proizvodni proces i proizvodnju

Zhenjiang Aran Machinery Co., Ltd. je profesionalna kompanija za proizvodnju strojeva za ceste. Više od 30 godina se fokusira na istraživanje i razvoj proizvoda za strojeve za puteve i akumulira bogato iskustvo u dizajnu i proizvodnji strojeva za ceste. Kompanija ima snažnu tehničku snagu, izuzetnu tehnologiju proizvodnje i bogato iskustvo upravljanja. Naslijeđena tehnologija originalnih proizvoda Zhenjiang Road Machinery Company, Zhenjiang Aran je dalje razvijao i kontinuirano poboljšavao performanse i kvalitet proizvoda.

Pridržavajući se principa „Sve za korisnike“, kompanija pruža usluge prilagođavanja opreme prema potrebama korisnika. Zasnovano na naprednoj stranoj tehnologiji, u kombinaciji sa stvarnim domaćim uslovima izgradnje puteva, Zhenjiang Aran je kontinuirano poboljšavao i usavršavao svoj dizajn proizvoda, te je razvio niz grupa proizvoda za asfaltiranje i opremu za miješanje. U međuvremenu, kompanija je takođe ovladala veštinama za razvoj novih vrsta proizvoda za izgradnju puteva. Sa svojom vodećom tehnologijom, inovativnim duhom, pouzdanim kvalitetom i garancijom usluge, Zhenjiang Aran sada plasira svoje proizvode širom svijeta. U Kini, Africi, Istočnoj Evropi, Indiji, Latinskoj Americi, Bliskom istoku, Rusiji i jugoistočnoj Aziji, Zhenjiang Aran pomaže u izgradnji prelepe budućnosti za svet.
